通明LED显示屏造作工艺及机关是怎么的呢？我们知路市场上通例LED显示屏，通常选取玄色基板。由于玄色基板存在不能透光的问题，存在表观不美观的问题。并且使合用场所存在肯定局限性。

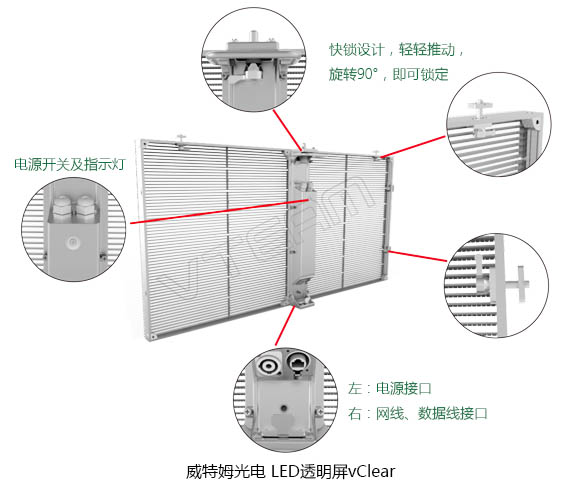

通明LED显示屏道理是对LED灯条屏的微创新，对贴片造作工艺、灯珠封装、节造系统的都进行了针对性的改进，加上镂空设计的结构，削减结构部件对视线的反对，提高了通透性及采光机能。见下图，威特姆LED透显著示屏vClear根基机关：

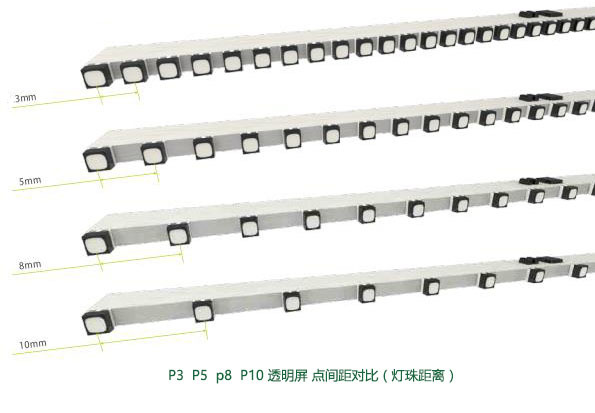

一个包容腔内设有一个LED元件，LED元件选取贴片LED元件，以削减占用空间，贴片LED元件选取三色LED发光二极管，以便显示各类色彩。包容腔间距，也就是我们常说的LED显示点间距，能够3mm、3.9mm、5.2mm、7.8mm或者10mm，预防影响透光性，和降低成本。包容腔前方为凸透镜结构，以增长发光点视觉大幼。

以上就是关于通明LED显示屏造作工艺以及结构的根基介绍，更多关于通明LED屏幕的知识及产品详情解答，能够联系J9集团，在线为您解答。
